手動襯氟蝶閥安裝說明書
作者：永嘉亞特防腐閥門有限公司 來源：http://m.gyxjysw.com 更新時間：2016-02-25 17:04:05 點擊次數：
手動襯氟蝶閥安裝說明書
一、 手動襯氟蝶閥用途和性能規范
本閥門是按照GB/T12238的規定設計、制造的，適用于溫度-29℃～150℃的強酸、強堿類介質。在管路系統中作啟閉裝置用，并能確保在工作壓力下有良好的密封性能。

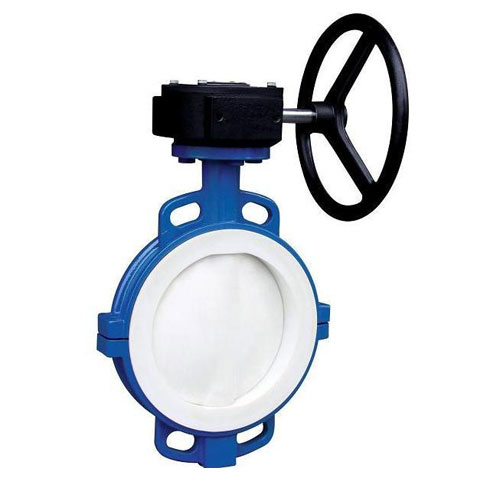

手動襯氟蝶閥(詳細參數及實物圖片)
性 能 規 范
公稱壓力 PN1.0Mpa 公稱通徑 DN50～800
試驗壓力 強度試驗1.5Mpa 密封試驗1.1Mpa 氣密封試驗0.6Mpa
適用溫度-29℃～150℃
適用介質強酸強堿類
二、 手動襯氟蝶閥主要結構及工作原理
本襯里蝶閥結構為中線密封式，閥桿與蝶板融為一體，蝶板旋轉90°，即可實現閥門的啟閉過程。
中線密封蝶閥為整個蝶板與閥座在360°圓周內同心，具有雙向密封性能，壓力、流量可自由調節。蝶閥體積小、重量輕、結構緊湊，與同參數閘閥相比，重量減輕約35～60。
蝶閥可承受相應襯里材料的介質腐蝕，采用四極密封結構，并在密封面處配以特殊橡膠的彈性襯墊，密封性能好。軸端、蝶板圓周連接處采用特殊凹槽與特殊O型圈組合密封，防止介質外泄，達到了零泄漏。
可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。

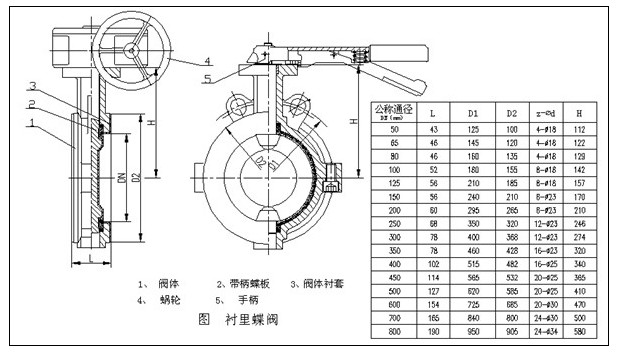

具體結構見附圖
三、 手動襯氟蝶閥主要外型尺寸及連接尺寸(見附圖)
四、 手動襯氟蝶閥主要零件材料
序號零件名稱
材料 1閥體WCB+F46 2帶柄蝶板WCB+F46 3閥體襯套F46 4手柄WCC
五、 手動襯氟蝶閥保管、安裝、使用和維護
1、 閥門未使用時，應將蝶板處于微開啟狀態，閥門應整齊地存放在通風、干燥的倉庫內，嚴禁堆置和露天存放。閥門兩端應用堵蓋封口，以防灰塵、雜質進入閥門內部。
2、 閥門安裝前，應仔細核對閥門標志及合格證是否符合使用要求，確認無誤后方可進行安裝。安裝過程中不允許將兩端氟密封面損傷。當襯里閥門與襯里管道相連接時，一般不加墊片。如果與金屬材料的管件相連接時，應采用適當?shù)膲|片。
3、 閥門在使用中，僅作全開或全關使用，不宜作調節流量用，不允許在負壓的工況下使用。
4、 閥門在使用中，應隨時觀察，發現故障應立即停用，查明原因并消除。
手動襯氟蝶閥可能發生的故障，原因及消除方法
故障現象
可能發生的原因
消除方法
閥體軸孔與蝶板軸連接處滲漏
包氟O型圈損壞
更換O型圈
關閉閥門后，閥體與蝶板周邊泄漏
密封面磨損
更換閥座圈
襯墊橡膠失去彈性
更換橡膠墊
閥體與蝶板之間有間隙
鎖緊閥體兩邊的沉孔螺栓，直到消除間隙
殼體泄漏
襯里層損壞
被腐蝕穿孔
修復破損層或更換閥門
